Полный установочный комплект ГУР с комплектом подрулевых переключателей "ЛЮКС"

ЗМЗ 409 УАЗ 3741 Буханка и модификации.

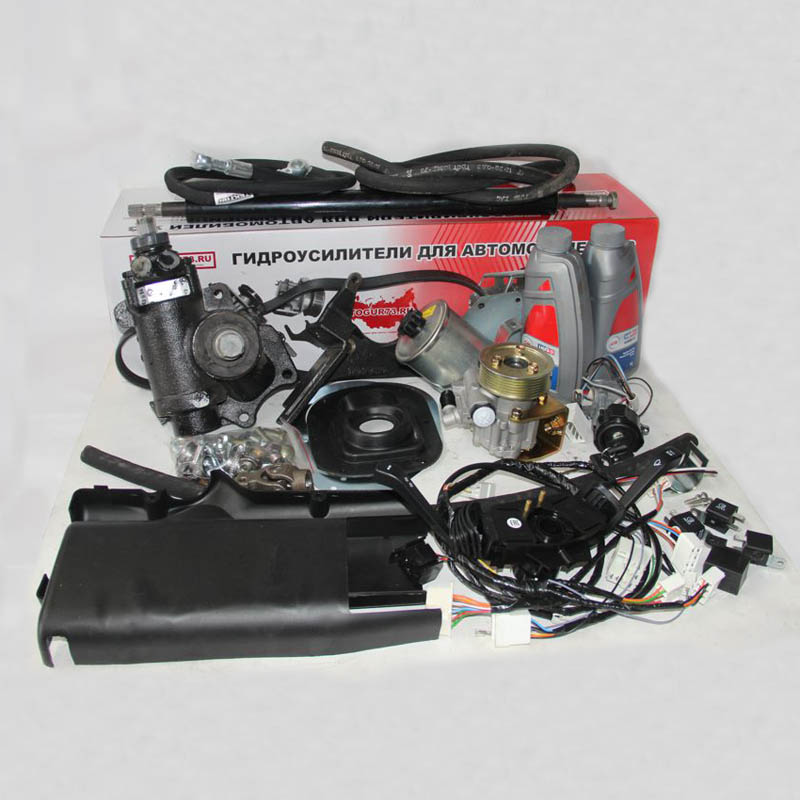

Комплект поставки:

1. Механизм рулевой с ГУР ШНКФ 453461.136 или ШНКФ 453461.136-10 (г.Борисов) 1шт.

2. Насос ZF (без шкива и опоры) 1шт.

3. Шкив 1шт.

4. Рулевая колонка под замок зажигания 1шт.

5. Пыльник рулевой колонки 1шт.

6. Пластина прижимная пыльника рулевой колонки 1шт.

7. Кронштейн насоса 1шт.

8. Кронштейн бачка 1шт.

9. Бачок 1шт.

10. Карданчик рулевой 1шт.

11. Ремень 1190 1шт.

12. Шланг высокого давления 452-3408150 1шт.

13. Шланг всасывающий 1шт.

14. Шланг сливной 1шт.

15. Масло 2л.

16. Крепеж 1к-т.

17. Переключатель подрулевой "ЛЮКС" 1шт.

18. Замок зажигания 1шт.

19. Кожух подрулевого переключателя 1шт.

20. Жгут проводов 1шт.

21. Реле света 90.3747-11 3шт.

22. Реле стеклоочистителя 454.3747 1шт.

23. Инструкция по установке.

24. Ящик.

Технические характеристики:

1. Максимальная нагрузка на управляемую ось автомобиля 1200кг.

2. Максимальный крутящий момент на выходном валу механизма при максимальном давлении равном 12,5МПа 965Нм.

3. Максимально допустимая эксплуатационная температура рабочей жидкости в системе гидроусилителя руля автомобиля 90°С

4. Направление винтовой канавки шарико-винтовой передачи Левое

5. Передаточное отношение механизма 17,3:1

6. Полный угол поворота вал-сектора 80°

7. Гидравлический люфт не более 6°

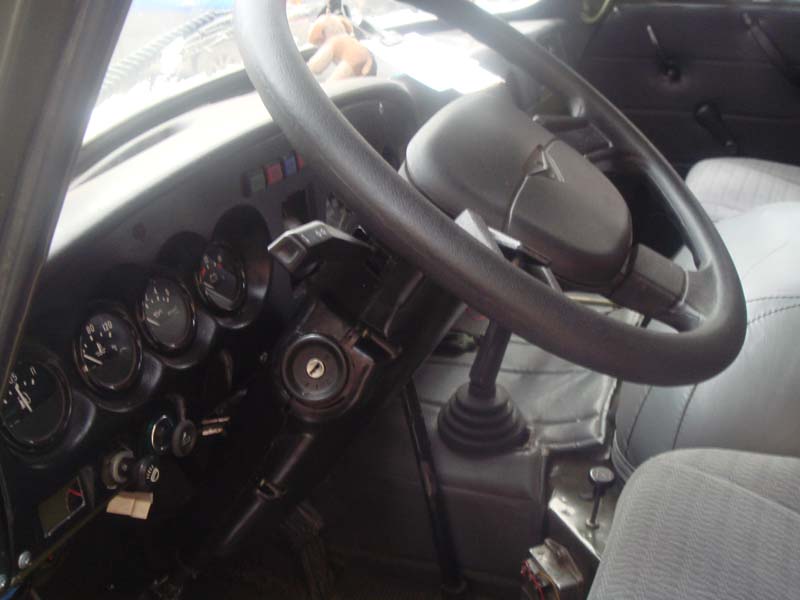

Установленный на автомобиль комплект "ЛЮКС"

Схема подключения подрулевых переключателей и замка
