Тормоза

Артикул: HL-3151-2210 Код товара:

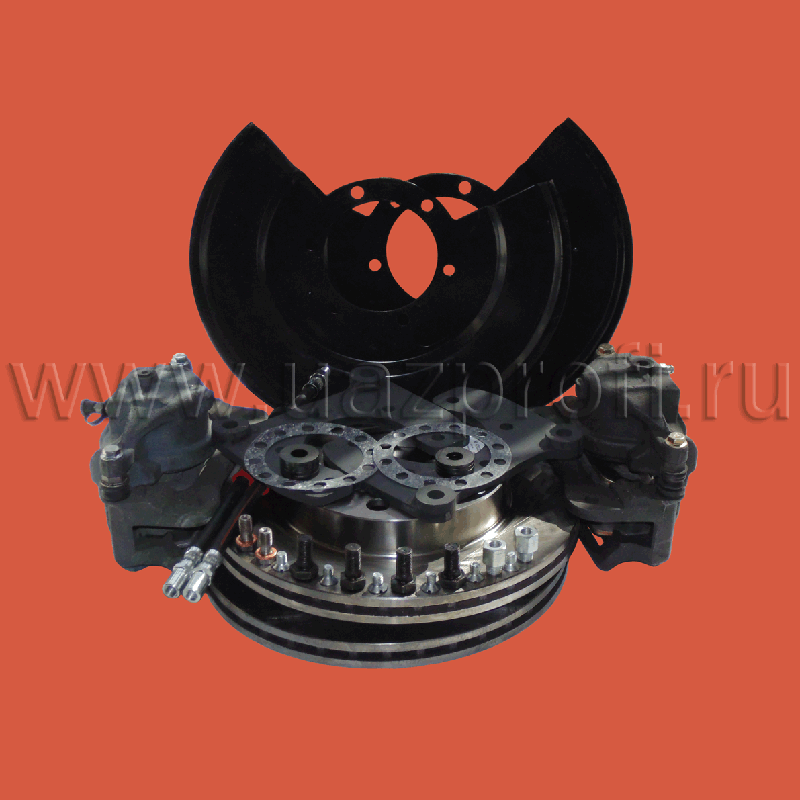

Комплект задних дисковых тормозов на мост Спайсер, Тимкен (гражданский) суппорт ГАЗ 3110, 3302 HL-3151-2210

УАЗ 3160, 3162, 3163 Патриот, 469, 3151, Хантер, 452, 3741 Буханка и модификации.

Комплект готовый к установке, не требующий дополнительной механической обработки.

В комплекте:

1. План шайба суппорта FRS-3151-2210 к-т 2шт.

2. Суппорт ГАЗ-3302 левый 3302-3501137 1шт.

3. Суппорт ГАЗ-3302 правый 3302-3501136 1шт.

4. Колодки тормозные передние 3302-3501170-01 (к-т) 1шт.

5. Диск тормозной передний 3160-3501076 2шт.

6. Щит переднего тормоза левый с АБС 3163-3501085 1шт.

7. Щит переднего тормоза правый с АБС 3163-3501084 1шт.

8. Шланг тормозной ВАЗ 2108 передний 2108-3506060 2шт.

9. Прокладка ведущего фланца ступицы 3151-2407048 2шт.

10. Болт М12*22*1.25 крепления главной пары 350004-П29 4шт.

11. Штуцер переходник (наружный М12х1.25, внутренний М10х1.25) 24-3546012 2шт.

12. Болт-штуцер крепления тормозного шланга к суппорту 3110-3506012 2шт.

13. Шайба медная регулятора тормозов 10.0х16.0-1.0 3151-60-3506013-00 2шт.

14. Винт М8*12*1,25 барабана тормозного 290605-П29 6шт.

Порядок установки:

1.Примечание: разборку и сборку основных узлов производить в соответствии с руководством по эксплуатации автомобиля

2.Зафиксировать автомобиль, установить упоры под мост, снять колеса с заднего моста

3.Демонтировать полуоси

4.Демонтировать тормозной барабан

5.Демонтировать ступицу

6.Демонтировать тормозной щит

7.С помощью УШМ или щетки зачистить поверхность фланца моста с внутренней стороны

8.Установить планшайбу на мост с внутренней стороны, закрепить к фланцу используя штатные болты или удлиненные в случае установки щита тормозного диска

9.Установить щит тормозного диска с внешней стороны фланца моста (при необходимости), закрепив его гайками (от 3 до 5 шт)

10.Установить ступицу, отрегулировать ступичные подшипники в соответствии с руководством по эксплуатации автомобиля, установить полуоси моста.

11.Установить проставку расширения колеи (при необходимости)

12.Установить тормозной диск, зафиксировать тремя винтами М8

13.Установить суппорт с колодками, при необходимости установить проставки суппорта  между скобой суппорта и планшайбой, зафиксировать болтами М12х1.25.

ВНИМАНИЕ! Суппорта устанавливать прокачным штуцером ВВЕРХ!

14.Убедиться, что тормозной диск находится по центру скобы суппорта

15.Подключить тормозные шланги к суппортам и тормозным магистралям, при необходимости использовать переходники М12х1-М10х1,25

16.Прокачать тормозную систему

17.Установить колеса

В результате установки комплекта ширина колеи не изменяется.

Комплект задних дисковых тормозов на мост Спайсер, Тимкен (гражданский) суппорт ГАЗ 3110, 3302 HL-3151-2210

УАЗ 3160, 3162, 3163 Патриот, 469, 3151, Хантер, 452, 3741 Буханка и модификации.

Комплект готовый к установке, не требующий дополнительной механической обработки.

В комплекте:

1. План шайба суппорта FRS-3151-2210 к-т 2шт.

2. Суппорт ГАЗ-3302 левый 3302-3501137 1шт.

3. Суппорт ГАЗ-3302 правый 3302-3501136 1шт.

4. Колодки тормозные передние 3302-3501170-01 (к-т) 1шт.

5. Диск тормозной передний 3160-3501076 2шт.

6. Щит переднего тормоза левый с АБС 3163-3501085 1шт.

7. Щит переднего тормоза правый с АБС 3163-3501084 1шт.

8. Шланг тормозной ВАЗ 2108 передний 2108-3506060 2шт.

9. Прокладка ведущего фланца ступицы 3151-2407048 2шт.

10. Болт М12*22*1.25 крепления главной пары 350004-П29 4шт.

11. Штуцер переходник (наружный М12х1.25, внутренний М10х1.25) 24-3546012 2шт.

12. Болт-штуцер крепления тормозного шланга к суппорту 3110-3506012 2шт.

13. Шайба медная регулятора тормозов 10.0х16.0-1.0 3151-60-3506013-00 2шт.

14. Винт М8*12*1,25 барабана тормозного 290605-П29 6шт.

Порядок установки:

1.Примечание: разборку и сборку основных узлов производить в соответствии с руководством по эксплуатации автомобиля

2.Зафиксировать автомобиль, установить упоры под мост, снять колеса с заднего моста

3.Демонтировать полуоси

4.Демонтировать тормозной барабан

5.Демонтировать ступицу

6.Демонтировать тормозной щит

7.С помощью УШМ или щетки зачистить поверхность фланца моста с внутренней стороны

8.Установить планшайбу на мост с внутренней стороны, закрепить к фланцу используя штатные болты или удлиненные в случае установки щита тормозного диска

9.Установить щит тормозного диска с внешней стороны фланца моста (при необходимости), закрепив его гайками (от 3 до 5 шт)

10.Установить ступицу, отрегулировать ступичные подшипники в соответствии с руководством по эксплуатации автомобиля, установить полуоси моста.

11.Установить проставку расширения колеи (при необходимости)

12.Установить тормозной диск, зафиксировать тремя винтами М8

13.Установить суппорт с колодками, при необходимости установить проставки суппорта  между скобой суппорта и планшайбой, зафиксировать болтами М12х1.25.

ВНИМАНИЕ! Суппорта устанавливать прокачным штуцером ВВЕРХ!

14.Убедиться, что тормозной диск находится по центру скобы суппорта

15.Подключить тормозные шланги к суппортам и тормозным магистралям, при необходимости использовать переходники М12х1-М10х1,25

16.Прокачать тормозную систему

17.Установить колеса

В результате установки комплекта ширина колеи не изменяется.

Артикул: HL-3151-2210
Цена: 13 000 руб.
Наличие: нет
